一、光氧降解HDPE薄膜配方設(shè)計(jì)

制備了三種不同組分的光氧降解母料HB705A、HB705B、HB705C。以HDPE為原料，添加30%碳酸鈣母料，按4%比例分別添加三種光氧降解母料，分別吹膜制備成三種含不同光氧降解母料的薄膜A膜、B膜、C膜及不含光氧降解母料的薄膜D膜。

二、光氧降解HDPE薄膜試驗(yàn)方法

1、戶外暴曬試驗(yàn)：薄膜樣品固定在戶外暴曬架上，置于戶外樓頂平臺(tái)上，暴曬架平面傾角45度，樣品面朝南；

2、避光降解試驗(yàn)：將光照10天后的薄膜埋入50cm深的土坑中，土壤PH值6-8，濕度大于50%，露天，通風(fēng)。

三、光氧降解HDPE薄膜分析測(cè)試

采用羥基指數(shù)（CI）評(píng)價(jià)PE膜的降解效果，CI〉6時(shí)，PE膜進(jìn)入衰變期；CI〉45時(shí)PE膜進(jìn)入脆變期。

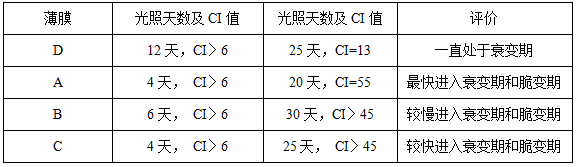

1、戶外暴曬降解試驗(yàn)測(cè)試結(jié)果

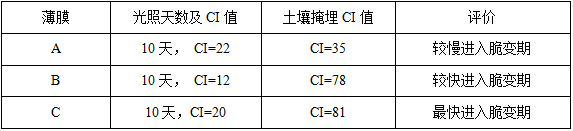

2、避光降解試驗(yàn)測(cè)試結(jié)果

四、光氧降解HDPE薄膜結(jié)論

根據(jù)試驗(yàn)結(jié)果分析，A膜在戶外光照環(huán)境下，降解速度較快，但埋入土壤中后，降解速度較慢；B膜在戶外光照環(huán)境下，降解速度較慢，但埋入土壤中后，降解速度較快；C膜較為平衡，在戶外光照環(huán)境下和土壤掩埋環(huán)境下，降解速度均為較快。

（備注：建議制品客戶根據(jù)自己產(chǎn)品的使用情況，選擇光氧降解母料種類(lèi)。）
