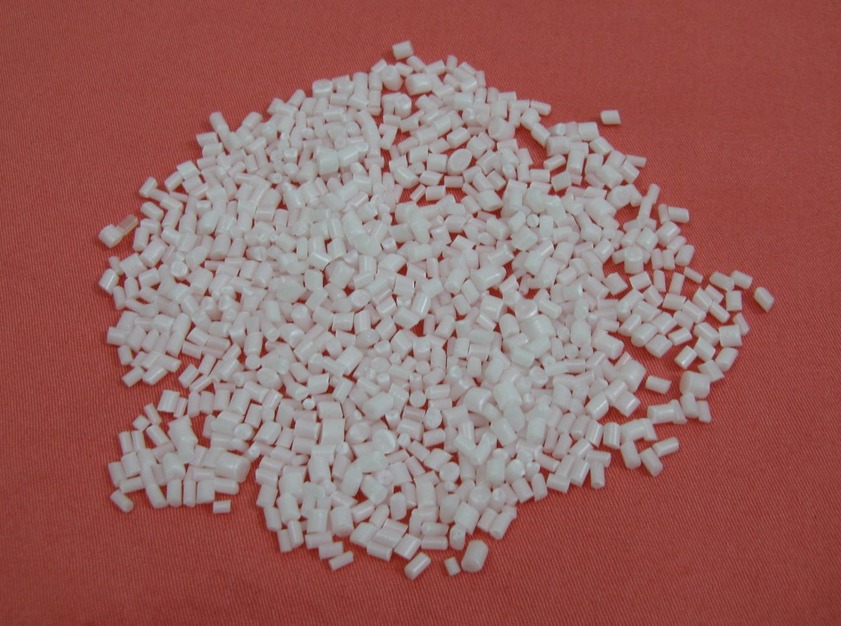

雙向拉伸尼龍膜(BOPA)F-35簡介

尼龍6膜具有強度高、阻隔性好等特點，在包裝領(lǐng)域(特別是食品包裝領(lǐng)域)占有重要地位。通過雙向拉伸的尼龍薄膜，由于大分子鏈的取向作用，結(jié)晶度增大，因而其力學性能得以改善，光澤度和透明性相應(yīng)提高，對氣體阻隔性也進一步提高。雙向拉伸后的尼龍6薄膜其拉伸強度提高近3倍，透明度提高2-4倍，對氧氣和水蒸氣的阻隔性提高3-4倍。

雙向拉伸尼龍膜(BOPA)F-35的作用原理

尼龍6薄膜性能和其結(jié)晶形態(tài)及聚集態(tài)結(jié)構(gòu)有密切關(guān)系。數(shù)均分子量為28000g/mol的尼龍6在140℃時其球晶的增長速度可達3000nm/s左右。而球晶會在雙向拉伸過程中成為應(yīng)力集中點而發(fā)生破膜現(xiàn)象。因此抑制球晶迅速生長在雙拉伸膜生產(chǎn)過程中較為重要。F-35中含有高效結(jié)晶成核組分，可使尼龍6 的結(jié)晶微細均勻，防止大球晶的生成。

尼龍6樹脂中存在少量低聚體和高分子凝膠，這些物質(zhì)的熱穩(wěn)定性差，容易使尼龍6在雙向拉伸過程中破膜、形成魚眼和斑點，嚴重影響膜的質(zhì)量。F-35中含有高效熱穩(wěn)定組分，可抑制雙向拉伸過程中薄膜缺陷的產(chǎn)生。

為防止在存放過程中膜與膜之間的粘連，F(xiàn)-35中還包含超細防粘連組分，可以在薄膜表面形成微觀粗糙度。

同時，F(xiàn)-35中含有高效爽滑組分，除顯著提高薄膜的開口性此外，還可以提高薄膜厚度均勻性和光澤度。

F-35雙向拉伸尼龍開口添加劑是生產(chǎn)雙向拉伸尼龍膜的必備原料。

雙向拉伸尼龍膜(BOPA)F-35的應(yīng)用領(lǐng)域

適用于各種雙向拉伸尼龍6膜和尼龍6/12膜的生產(chǎn)。

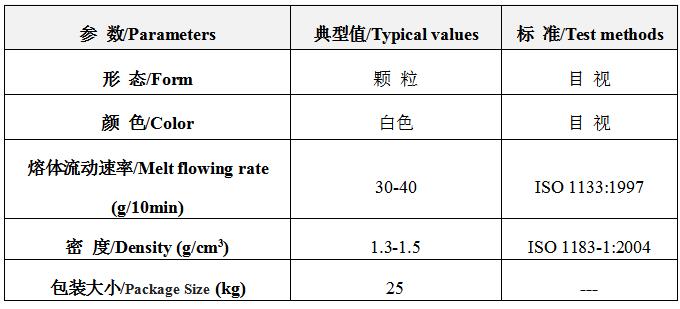

雙向拉伸尼龍膜(BOPA)F-35的技術(shù)數(shù)據(jù)

雙向拉伸尼龍膜(BOPA)F-35的用法

F-35與目標材料進行簡單干混合后即可，薄膜生產(chǎn)過程中不改變目標材料的加工工藝及參數(shù)；

F-35可以與色母，染料或顏料一起使用，它們的顏色包括白色、(淺)黃色、(淺)藍色、(淺)紅色、灰色等；

在使用前建議進行烘干處理，條件為：100-120℃，5小時。

雙向拉伸尼龍膜(BOPA)F-35用量

1.5-5.0wt%，根據(jù)不同的現(xiàn)場情況，使用量可靈活調(diào)整；

推薦的通常添加量為1.5-3.0 wt%。

雙向拉伸尼龍膜(BOPA)F-35的環(huán)保特性

對人體無毒，對環(huán)境無害，符合食品衛(wèi)生標準。

包裝和儲運

F-35包裝為鋁箔紙袋包裝，未用完部分請密封存儲，請在24個月內(nèi)使用完畢。
